CONDEFLEX NSHTÖU-V 0.6/1KV

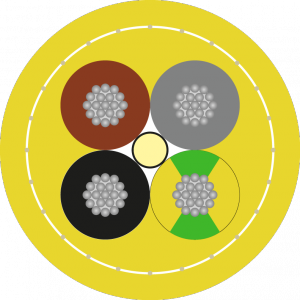

Construcción.

Elemento central: Aramidad central (Kevlar)
Conductor: Cuerda de cobre estañado flexible clase V s/. UNE-EN 60228
Aislamiento: DIN VDE 0207-20 - Goma de Etileno Propileno (EPR) tipo 3GI3.
Identificaciones: VDE 0293-308 Hasta 5 conductores., JZ: Negros numerados + Amarillo/Verde, OZ: Negros numerados
Formación: Conductores aislados cableados concentricamente.
Cubierta de relleno: DIN VDE 0207-21 - Goma tipo GM1b.
Pantalla en trenza: Pantalla anti torsión en trenza de poliéster.
Cubierta exterior: DIN VDE 0207-21 - Goma clorada de alta resistencia tipo 5GM5.
Color: AMARILLO o NEGRO

CONDEFLEX NSHTÖU-V 0.6/1KV
Resistente a hidrocarburos y aceite Resistente a hidrocarburos y aceite
CE CE
No propagador de la llama No propagador de la llama
Resistente a intemperie Resistente a intemperie
Protección mecánica Protección mecánica
Baja corrosividad de gases Baja corrosividad de gases
Resistente UV Resistente UV
Cable Flexible Cable Flexible
Libre de halógeno Libre de halógeno
RoHS RoHS

Datos técnicos / Normativa.

Tensión de servicio: 0,6/1KV
Tensión de ensayo: 3.500 V C.A. 5 min.
Temperatura de servicio: -40...+80ºC (fijo), -25...+80ºC (Móvil).
Normativas:
(Constructiva) Basado en DIN VDE 0250-814 - Cables de energía flexibles de Goma para tensiones asignadas de 1 kV.
(Aislamiento) DIN VDE 0207-20 - Goma de Etileno Propileno (EPR) tipo 3GI3.
(Cubierta) DIN VDE 0207-21 - Goma tipo GM1b.
(Cubierta) DIN VDE 0207-21 - Goma clorada de alta resistencia tipo 5GM5.
(Fuego) UNE-EN 60332-1 (IEC 60332-1) - No propagador de la llama.

Observaciones.

Velocidad de enrollamiento:
En aplicaciones Festoon Horizontal: <180 m/min
En aplicaciones Festoon Vertical: <120 m/min
Tensión máxima de carga: 30 N/mm²

Aplicaciones.

Cable de energía flexible con refuerzo central de Kevlar, especialmente diseñado para aplicaciones móviles verticales donde el cable es sometido a tensiones de tracción y torsión, por ejemplo, en grúas portacontenedores, equipos de excavación en minería y túneles, etc. Cubierta de Goma con muy buena resistencia a la abrasión y aplastamiento, así como a condiciones ambientales húmedas o mojadas.
