CONDEFLEX (N)3GHSSYCY 3.6/6 kV

MINAS  |

CONDEFLEX (N)3GHSSYCY 3.6/6 kV

Construcción.

Conductor: Cuerda de cobre pulido flexible clase V s/. VDE 0295 (IEC 60228).
Aislamiento: DIN VDE - Goma de Etileno Propileno (EPR) tipo 3GI3 + semiconductor.
Identificaciones: Natural
Conductor 2: Cuerda de cobre estañada flexible clase V s/. VDE 0295 (IEC 60228).
Aislamiento 2: DIN VDE 0207-20 - Goma de Etileno Propileno (EPR) tipo 3GI3.
Identificaciones 2: Negros numerados

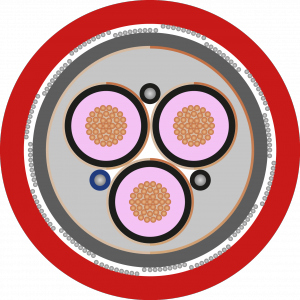

Formación: Según croquis
Cubierta de relleno: DIN VDE 0276-603 - Compuesto PVC tipo DMV6.
Pantalla individual Al/Pet: Corona hilos de cobre + contraespira.
Pantalla en trenza: Cinta semiconductora + corona de hilos de cobre.
Asiento de armadura: DIN VDE 0276-603
Armadura: Armadura en trenza de acero.
Cubierta exterior: DIN VDE 0276-603 - Compuesto PVC tipo DMV6.
Color: Rojo / Negro

RoHS RoHS
Cable Flexible Cable Flexible
Resistente UV Resistente UV
Protección mecánica Protección mecánica
Protección roedores Protección roedores
Resistente a intemperie Resistente a intemperie
No propagador de la llama No propagador de la llama
Protección interferencias electromagnéticas Protección interferencias electromagnéticas

Datos técnicos / Normativa.

Tensión de servicio: 3.6/6 kV.
Tensión de ensayo: 11 kV.
Temperatura de servicio: -40...+90ºC (250ºC / 5 segundos en cortocircuito)
Normativas:
(Constructiva) DIN VDE 0250-605 - Cables, alambres y cordones flexibles para instalación eléctrica - Parte 605: Cable flexible apantallado con aislamiento de goma y cubierta de PVC, voltaje nominal U0 / U 3,6 / 6 kV y 6/10 kv.
(Aislamiento) DIN VDE - Goma de Etileno Propileno (EPR) tipo 3GI3 + semiconductor.
(Cubierta) DIN VDE 0276-603 - Compuesto PVC tipo DMV6.
(Fuego) UNE-EN 60332-1 (IEC 60332-1) - No propagador de la llama.

Observaciones.

3 conductores de control de sección 2.5 mm² para todas las composiciones.

Aplicaciones.

Cable flexible de energía para instalaciones de Media Tensión en aplicaciones de minería, excavación de túneles ... Es adecuado para instalaciones interiores y exteriores.
