CONDEFLEX RZ1F3Z1-K (AS) 0,6/1kV

ARMADOS  |  LIBRE DE HALÓGENOS

CONDEFLEX RZ1F3Z1-K (AS) 0,6/1kV

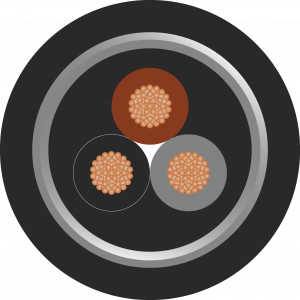

Construcción.

Conductor: Cuerda de cobre pulido flexible. Clase V s/. UNE-EN 60228.
Aislamiento: UNE-EN 21123-4 - Polietileno XLPE tipo DIX 3 según HD 603-1.
Identificaciones: HD 308 S2
Formación: Conductores aislados cableados concentricamente.
Cubierta de relleno: UNE-EN 21123-4 - Poliolefina LSZH.
Asiento de armadura: UNE-EN 21123-4 / UNE-EN 21123-4
Armadura: Cinta de acero corrugado.
Cubierta exterior: UNE-EN 21123-4 - Poliolefina libre de halógenos (tipo DMZ-E).
Color: Verde

CONDEFLEX RZ1F3Z1-K (AS) 0,6/1kV
RoHS RoHS
CPR CPR
Cable Flexible Cable Flexible
Baja corrosividad de gases Baja corrosividad de gases
No propagador de incendio No propagador de incendio
No propagador de la llama No propagador de la llama
Protección mecánica Protección mecánica

Datos técnicos / Normativa.

Clasificación CPR: Cca-s1b, d1, a1
Tensión de servicio: 0,6/1KV
Tensión de ensayo: 3.500 V C.A. 5 min.
Temperatura de servicio: -40...+90ºC (250ºC / 5 segundos en cortocircuito)
Normativas:
(Constructiva) UNE-EN 21123-4 (IEC 60502) - Cables eléctricos de utilización industrial 0,6/1kV. Aislamiento de polietileno reticulado (XLPE) y cubierta de poliolefina.
(Aislamiento) UNE-EN 21123-4 - Cables eléctricos de utilización industrial 0,6/1kV. Aislamiento de polietileno reticulado (XLPE) y cubierta de poliolefina. / UNE-EN 21123-4 - Polietileno XLPE tipo DIX 3 según HD 603-1.
(Cubierta) UNE-EN 21123-4 - Cables eléctricos de utilización industrial 0,6/1kV. Aislamiento de polietileno reticulado (XLPE) y cubierta de poliolefina. / UNE-EN 21123-4 - Poliolefina libre de halógenos (tipo DMZ-E).
(Fuego) UNE-EN 60754-2 (IEC 60754-2) - Baja corrosividad de humos.
(Fuego) UNE-EN 60332-1 (IEC 60332-1) - No propagador de la llama.
(Fuego) UNE-EN 60332-3 (IEC 60332-3) Cat C - No propagador del incendio.
(Fuego) UNE-EN 60754-1 (IEC 60754-1) - Libre de Halógenos.
(Fuego) UNE-EN 61034 (IEC 61034) - Baja emisión de humos.
(Fuego) UNE-EN 50575 - CPR
(Directivas) 2014/35/EU - Directiva Europea Productos Baja Tensión.
(Directivas) 2011/65/EU - RoHS (No Utilización Productos tóxicos).

Observaciones.

La armadura de los unipolares, serán cinta corrugada de aluminio.
Según el REBT 2002, apto para las siguientes instalaciones:
ITC-BT 07 Redes subterráneas de distribución.
ITC-BT 09 Redes de alimentación subterránea para instalaciones de alumbrado exterior.
ITC-BT 20 Instalaciones interiores o receptoras.
ITC-BT 29 Locales con riesgo de incendio o explosión.

Intensidades admisibles para instalaciones no enterradas, con temperatura ambiente 30° (UNE-HD 60364-5-52)

Aplicaciones.

Cables para el transporte y distribución de energía eléctrica y control en instalaciones fijas, protegidas o no. Especialmente adecuado para instalaciones en locales de pública concurrencia, donde se requiera un comportamiento seguro del cable ante el fuego, con baja opacidad de los humos y minimizando los efectos nocivos de inhalación de gases corrosivos.
Adecuado para instalaciones interiores y exteriores (solicitando protección UV), sobre soportes al aire, en tubos o enterrados. Con protección mecánica en forma de Armadura de cinta de acero corrugado.
