CONDEFLEX SZ1MZ1-K (AS+) 0,6/1kV

ARMADOS  |  LIBRE DE HALÓGENOS

CONDEFLEX SZ1MZ1-K (AS+) 0,6/1kV

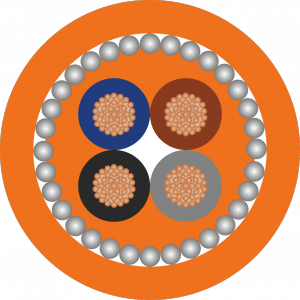

Construcción.

Conductor: Cuerda de cobre pulido flexible clase V s/. UNE-EN 60228.
Aislamiento: EN 50363-1 - Goma de Silicona reticulada (SiR) tipo EI-2.
Identificaciones: HD 308 S2
Formación: Conductores aislados cableados concentricamente.
Cubierta de relleno: UNE-EN 21123-4 - Poliolefina LSZH.
Armadura: Armadura de hilos de acero (SWA).
Cubierta exterior: UNE-EN 21123-4 - Poliolefina libre de halógenos (tipo DMZ-E).
Color: Verde

CONDEFLEX SZ1MZ1-K (AS+) 0,6/1kV
RoHS RoHS
CPR CPR
Libre de halógeno Libre de halógeno
Cable Flexible Cable Flexible
Baja opacidad de humos Baja opacidad de humos
Baja corrosividad de gases Baja corrosividad de gases
No propagador de incendio No propagador de incendio
No propagador de la llama No propagador de la llama
Protección mecánica Protección mecánica
Resistente al fuego Resistente al fuego

Datos técnicos / Normativa.

Clasificación CPR: Cca-s1b, d1, a1
Tensión de servicio: 0,6/1KV
Tensión de ensayo: 3.500 V C.A. 5 min.
Temperatura de servicio: -40...+90ºC (250ºC / 5 segundos en cortocircuito)
Normativas:
(Constructiva) UNE 211025 - Cables con resistencia intrínseca al fuego destinados a circuitos de seguridad.
(Fuego) UNE-EN 50575 - CPR
(Fuego) UNE-EN 60754-2 (IEC 60754-2) - Baja corrosividad de humos.
(Fuego) UNE-EN 60332-1 (IEC 60332-1) - No propagador de la llama.
(Fuego) UNE-EN 60332-3 (IEC 60332-3) Cat C - No propagador del incendio.
(Fuego) UNE-EN 60754-1 (IEC 60754-1) - Libre de Halógenos.
(Fuego) UNE-EN 61034 (IEC 61034) - Baja emisión de humos.
(Fuego) EN 50362, IEC 60331-1 (for Ø > 20mm) - Resistencia intrínseca: PH120 (120 minutos a 840 °C).
(Fuego) EN 50200, IEC 60331-2 (para Ø < 20mm) - Resistencia intrínseca: PH90 (90 minutos a 840°C).

Observaciones.

La armadura de los unipolares, serán de hilos de aluminio.
Según el REBT 2002, apto para las siguientes instalaciones:
ITC-BT 07 Redes subterráneas de distribución.
ITC-BT 09 Redes de alimentación subterránea para instalaciones de alumbrado exterior.
ITC-BT 20 Instalaciones interiores o receptoras.
ITC-BT 28 Locales de pública concurrencia.
ITC-BT 29 Locales con riesgo de incendio o explosión.

Intensidades admisibles para instalaciones no enterradas, con temperatura ambiente 30° (UNE-HD 60364-5-52)

Aplicaciones.

Cable flexible para el transporte y distribución de energía eléctrica en instalaciones fijas, protegidas o no, donde se requiera una resistencia intrinseca al fuego. Especialmente adecuado para instalaciones en locales de pública concurrencia, donde se requiera un comportamiento seguro del cable ante el fuego, con baja opacidad de los humos y minimizando los efectos nocivos de inhalación de gases corrosivos. Destinado a circuitos de seguridad, señalización, detección y alarma, circuitos contra incendios, etc.
Adecuado para instalaciones interiores y exteriores (solicitando protección UV), sobre soportes al aire, en tubos o enterrados. Con protección mecánica en forma de Armadura de corona de hilos de acero.
